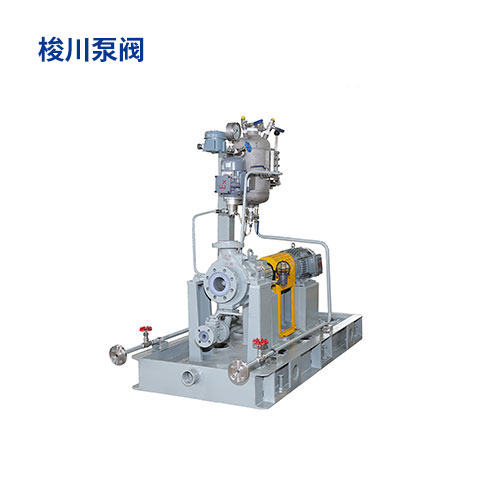

AP1682-PLAN53A冲洗方案

用途 本产品广泛适用于:汽车行制造中的酸洗、喷漆工艺、有色金属冶炼中的电解液输送、离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。 适用温度:-20℃~150℃。 设计特点 标准化设计 ZEF氟塑料衬里单级单吸(OH2型)化工离心泵参考国际标准,结合国家相关标准设计制造,标准号如下: GB/T5656-2008 离心泵技术条件(Ⅱ) GB/T3215-2019 石油、石化和天然气工业用离心泵 HG/T3183-2012 氟塑料衬里单级单吸化工离心泵技术条件 GB/T5662-2013 轴向吸入离心泵(16bar)标记、性能和尺寸 产品特点 1、泵体无底脚,采用OH2型中心线支撑,泵体铸件材质为铸钢(WCB),基体焊接龟甲网内衬氟塑料,增强塑件附着力,法兰等级标准采用PN4.0MPa,保证泵体足够的耐压强度; 2、叶轮采用金属嵌件外包氟塑料压制成型,依据密封形式不同分标准型与非标型2种叶轮结构形式; 3、密封腔体尺寸参考GB/T3215-2019 石油、石化和天然气工...

在线咨询全国热线
021-59553078

用途

本产品广泛适用于:汽车行制造中的酸洗、喷漆工艺、有色金属冶炼中的电解液输送、离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。

适用温度:-20℃~150℃。

设计特点

标准化设计

ZEF氟塑料衬里单级单吸(OH2型)化工离心泵参考国际标准,结合国家相关标准设计制造,标准号如下:

GB/T5656-2008 离心泵技术条件(Ⅱ)

GB/T3215-2019 石油、石化和天然气工业用离心泵

HG/T3183-2012 氟塑料衬里单级单吸化工离心泵技术条件

GB/T5662-2013 轴向吸入离心泵(16bar)标记、性能和尺寸

产品特点

1、泵体无底脚,采用OH2型中心线支撑,泵体铸件材质为铸钢(WCB),基体焊接龟甲网内衬氟塑料,增强塑件附着力,法兰等级标准采用PN4.0MPa,捍卫泵体足够的耐压强度;

2、叶轮采用金属嵌件外包氟塑料压制成型,依据密封形式不同分标准型与非标型2种叶轮结构形式;

3、密封腔体尺寸参考GB/T3215-2019 石油、石化和天然气工业用离心泵设计制造,可满足多种密封方案;

4、钢底座整体尺寸参考GB/T3215-2019 石油、石化和天然气工业用离心泵设计制造,捍卫底座足够的强度;

5、轴承箱铸件材质为铸铁(HT200),采用覆膜砂工艺,提高铸件品质,轴承压盖采用迷宫式密封,轴承温升稳定,提高整机使用寿命;

6、整机采用双膜片联轴器连接,开启式护罩,方便调试运行。
